Kao vitalnidijelovi sklopnih uređaja, kontaktor CJ19C namjenska je komponenta posebno projektirana za izradu i prekidanje nisko{1}}naponskih kondenzatora. Igra ključnu ulogu unutar šireg ekosustava opreme za kompenzaciju jalove snage s automatskom kompenzacijom. Ovaj pouzdani proizvod dizajniran je za integraciju u sustave izmjenične struje s frekvencijom od 50 Hz i nazivnim radnim naponom do 380 V, gdje obavlja ključnu funkciju prebacivanja opterećenja kondenzatora do 90 kvar kako bi se postigla optimalna korekcija faktora snage. Njegova konstrukcija ima praktičan, modularan pristup tipičan za naprednu sklopnu opremu. Naime, njegov otpornički krug-raspoređen u tri različite staze-postavljen je iznad glavnog modula strujnog kruga. Glavni kontakti su dizajnirani s racionalnom geometrijom za pouzdan rad samostalnog opterećenja. Kako bi se osigurala besprijekorna izvedba i integracija kao adijelovi sklopnih uređaja, mora se primijeniti u skladu sa sljedećim standardnim radnim i instalacijskim specifikacijama: a) Temperatura okolnog zraka treba se održavati između -5 stupnjeva i +40 stupnjeva, s prosjekom u razdoblju od 24 sata koji ne prelazi +35 stupnjeva. b) Nadmorska visina na mjestu postavljanja ne smije prelaziti 2000 metara. c) Parametri vlažnosti zahtijevaju da pri temperaturi zraka od +40 stupnjeva relativna vlažnost ne prelazi 50%. Dodatno, prosječna mjesečna minimalna temperatura za najkišovitiji mjesec trebala bi biti manja ili jednaka +25 stupnjeva, a prosječna maksimalna relativna vlažnost tog mjeseca trebala bi biti manja ili jednaka 90%. d)

Prikladan je za okruženja s ocjenom stupnja onečišćenja 3. e) Njegova kategorija ugradnje je klasificirana kao III. f) Mora biti instaliran na mjestu bez izraženih podrhtavanja, udaraca ili vibracija. g) Montažna površina ovog proizvoda ne smije imati nagib veći od 5 stupnjeva od okomice. Funkcionalni princip, ilustriran na slici 1, naglašava njegovu sofisticiranost dizajna. Shema iznad isprekidane linije detaljno opisuje sklop kondenzatora, dok područje ispod prikazuje paralelnu kondenzatorsku bateriju. Integralni sklopni krug otpornika, s ranim-stvaranjem kontakata u seriji s otpornicima, prvi je koji se aktivira nakon uključivanja zavojnice. To omogućuje sigurno ograničavanje početne struje punjenja kondenzatora pomoću otpornika, čime se potiskuje-uključivanje udarne struje. Nakon ovog kontroliranog uključivanja, glavni kontakti se zatvaraju kako bi podnijeli puno kapacitivno opterećenje. Ključna značajka trajnosti ovogadijelovi sklopnih uređajaje automatsko odspajanje i ponovno postavljanje kruga otpornika nakon što je njegova uloga suzbijanja naleta dovršena. Ovo značajno smanjuje rizik od oštećenja otpornika tijekom prekida kondenzatora, povećavajući ukupnu pouzdanost i dugovječnost sklopa rasklopnog uređaja i doprinoseći stabilnijoj i učinkovitijoj distribucijskoj mreži električne energije.

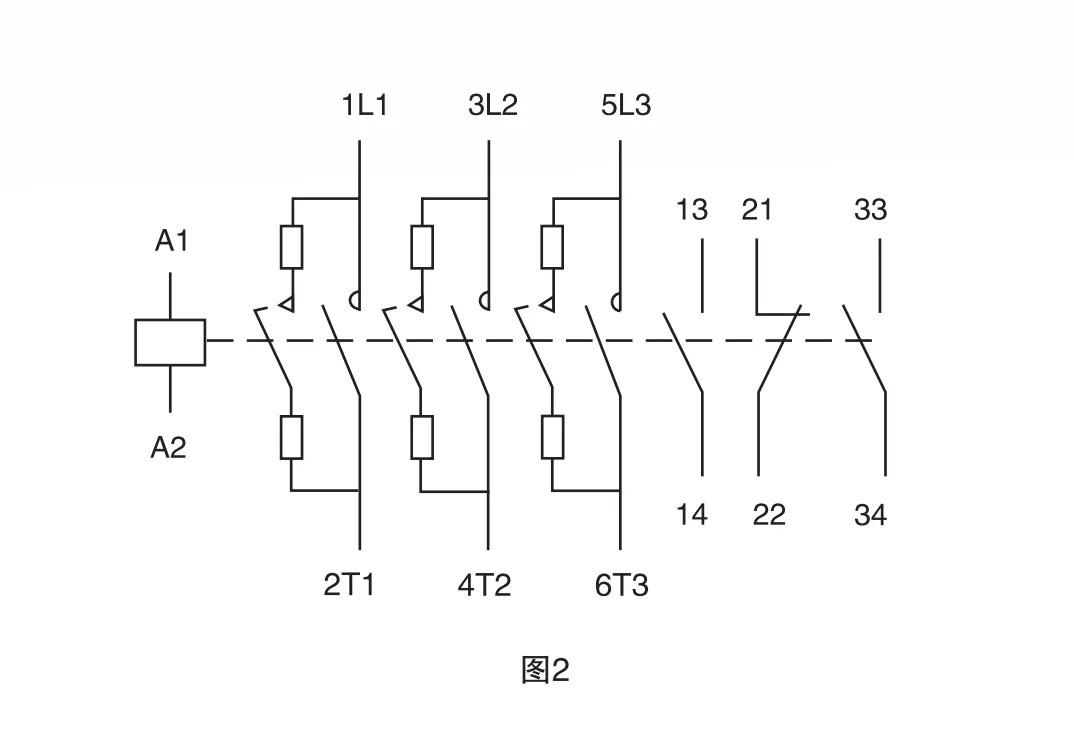

Priključci strujnog kruga i oznake terminala za tip CJ19C prikazani su na slici 2.

Kontaktor CJ19C-170 ima jedan pomoćni kontakt, dostupan u dvije kombinacije; kombinacije pomoćnih kontakata prikazane su u tablici 1. Pomoćni moduli mogu se instalirati na obje strane kontaktora kako bi se povećao broj pomoćnih kontakata.

Dostupne su dvije vrste pomoćnih modula:

LA8-DN11 (jedan normalno otvoren i jedan normalno zatvoren)

LA8-DN20 (dva normalno otvorena); odabire korisnik prilikom naručivanja.

Izgled i ugradbene dimenzije:

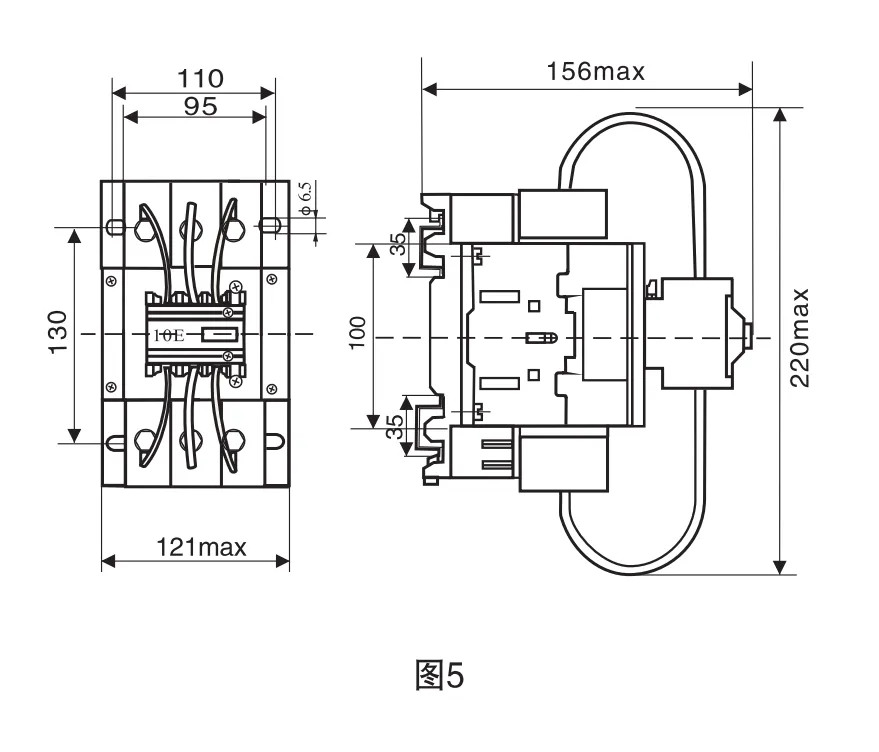

Kontaktor CJ19C-170 može se ugraditi s M6 vijcima i sigurnosnim podloškama ili s dvije 35 mm montažne tračnice, sa središnjim razmakom od 105 mm između dvije tračnice. Izgled i dimenzije ugradnje CJ19C-170 prikazani su na slici 5.
