Kontaktor za kompenzaciju jalove snage

U srcu učinkovitih sustava kvalitete električne energije,CJ19C Kontaktor za kompenzaciju jalove snagenamjenski je sklopni uređaj razvijen posebno za upravljanje nisko{0}}naponskim šant kondenzatorima u kompenzacijskim mrežama. Opsežno se koristi u opremi dizajniranoj za automatsku kompenzaciju jalove snage. Ovaj precizan proizvod učinkovito radi u izmjeničnim sustavima s frekvencijom od 50 Hz i nazivnim radnim naponom do 380 V, upravljajući dužnostima prebacivanja kondenzatora do 90 kvar za pouzdano poboljšanje faktora snage. Jedinica ima svestrani modularni dizajn. Njegova konstrukcija pozicionira tro-otpornički krug na pogodan način iznad glavnog energetskog dijela. Glavni kontakti su dizajnirani s fokusom na racionalan raspored i pouzdan rad pod pojedinačnim kapacitivnim opterećenjima. Za kontinuirani optimalan rad,Kontaktor za kompenzaciju jalove snagezahtijeva usklađenost sa ovim radnim i instalacijskim standardima: a) Temperatura okolnog zraka mora ostati unutar granica od -5 stupnjeva i +40 stupnjeva, a prosječna temperatura tijekom bilo kojeg 24-satnog razdoblja ne smije premašiti +35 stupnjeva. b) Nadmorska visina mjesta postavljanja ograničena je na 2000 m. c) Parametri vlažnosti zahtijevaju da pri temperaturi zraka od +40 stupnjeva relativna vlažnost ne prelazi 50%. Štoviše, za najkišovitiji mjesec prosječna minimalna temperatura mora biti manja od ili jednaka +25 stupnjeva, a prosječna maksimalna relativna vlažnost za taj mjesec manja ili jednaka 90%. d) Namijenjen je za korištenje u okruženjima sa stupnjem onečišćenja od 3. e) Primjenjiva kategorija ugradnje je III. f) Montaža se mora odvijati na mjestu bez značajnih podrhtavanja, udaraca ili vibracija. g) Nagib montažne površine kontaktora u odnosu na vertikalu treba biti 5 stupnjeva ili manji.

Sofisticirani rad proizvoda detaljno je prikazan na slici 1. Gornji dio dijagrama (iznad isprekidane linije) prikazuje krug za prebacivanje kondenzatora, dok donji dio predstavlja spojenu kondenzatorsku bateriju. Ugrađeni-sklopni krug otpornika, koji koristi rano-uspostavljanje kontakata sa serijskim otpornicima, prvi se aktivira kada zavojnica dobije napajanje. Ovaj put omogućuje kondenzatorima da se pune preko otpornika-ograničenja struje, učinkovito obuzdavajući udarnu struju pri zatvaranju. Nakon ovog kontroliranog pokretanja, glavni kontakti se zatvaraju kako bi preuzeli punu kapacitivnu struju. Važno je da je krug otpornika u ovomKontaktor za kompenzaciju jalove snageje dizajniran za automatsko isključivanje i resetiranje nakon što ispuni svoju ulogu suzbijanja naleta. Ova inteligentna funkcija značajno smanjuje vjerojatnost pregaranja otpornika tijekom odspajanja kondenzatora, osiguravajući veću dostupnost sustava, smanjeno održavanje i povećanu sigurnost za vaša ulaganja u korekciju faktora snage.

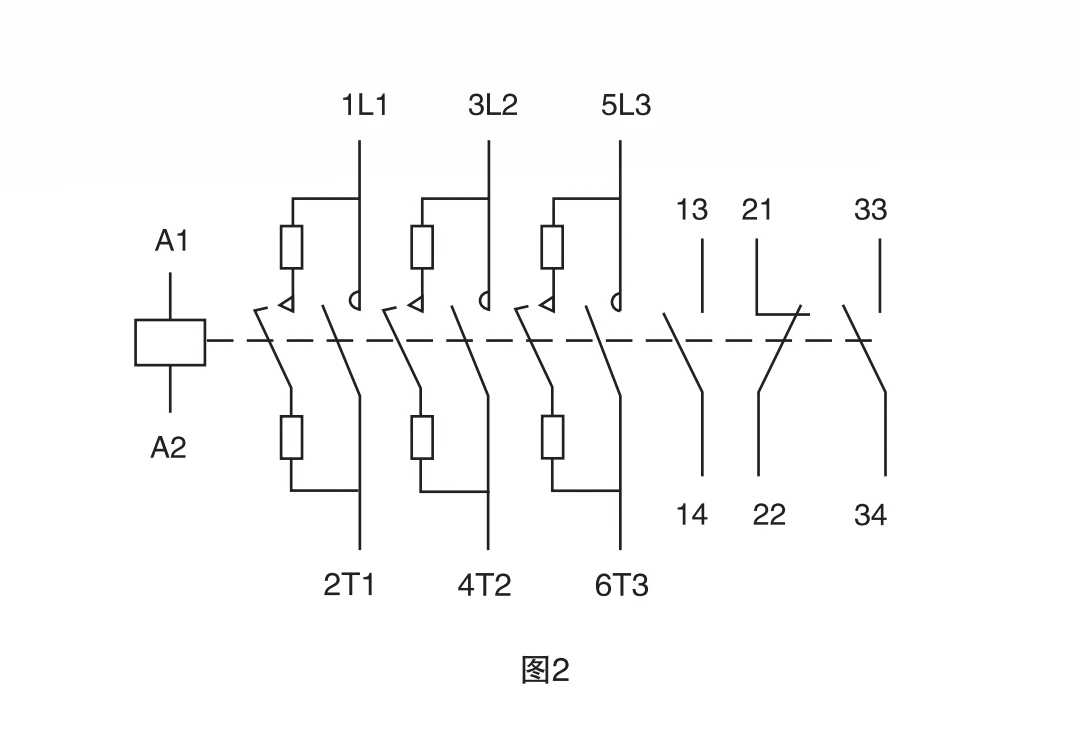

Priključci strujnog kruga i oznake terminala za tip CJ19C prikazani su na slici 2.

Kontaktor CJ19C-95 ima tri pomoćna kontakta, dostupna u dvije kombinacije. Kombinacije pomoćnih kontakata prikazane su u tablici 1. Pomoćni moduli mogu se ugraditi na obje strane kontaktora kako bi se povećao broj pomoćnih kontakata.

Dostupne su dvije vrste pomoćnih modula:

LA8-DN11 (jedan normalno otvoren i jedan normalno zatvoren)

LA8-DN20 (dva normalno otvorena); odabire korisnik prilikom naručivanja.

Vanjski oblik i ugradbene mjere:

Kontaktor CJ19C-95 može se instalirati pomoću M6 vijaka i sigurnosnih podložaka ili pomoću 35 mm ili 75 mm montažnih tračnica.

Pogledajte sliku 4 za vanjski oblik i dimenzije ugradnje CJ19C-95.
